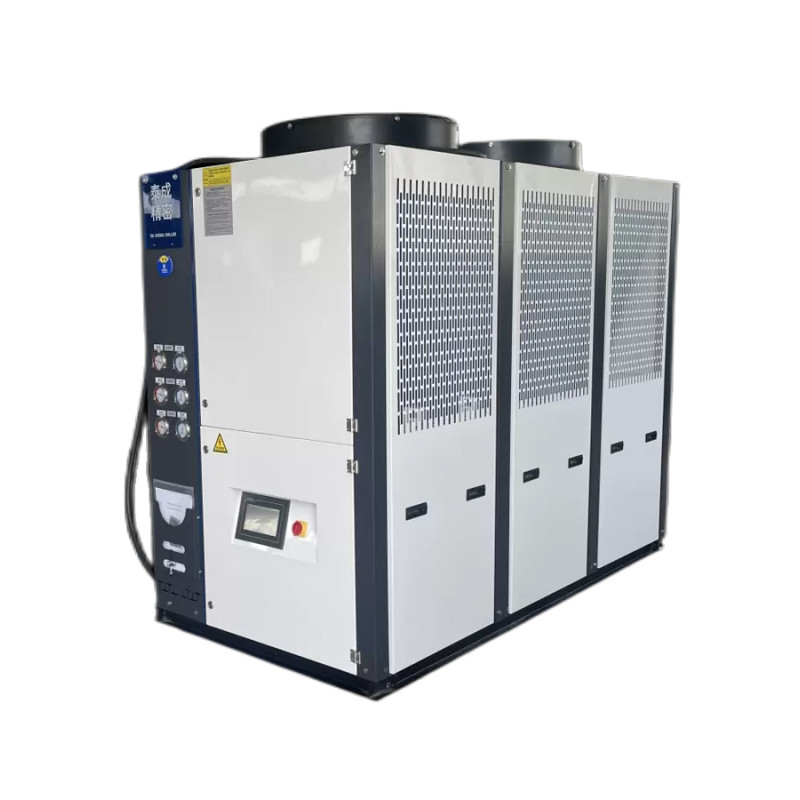

25HP +7 C Промышленный чиллер с воздушным охлаждением для литьевой машины
1.Описание продукта
(1). Конструкция электрического шкафа с защитой от утечек воды, чиллер можно размещать снаружи без крыши.
(2) Расчетная рабочая температура окружающей среды от -20°C до +50°C.
(3). Условия работы: хорошее место циркуляции воздуха для отвода тепла.
(4). Доступно дистанционное и локальное управление.
(5). Поддерживается функция автоматического запуска при отключении питания.
(6). Впускная и выпускная труба из нержавеющей стали
1. Импортный компрессор известных брендов из США (Copeland) и Японии (Panasonic и Дании (Danfoss), встроенная защита, низкий уровень шума, энергосбережение и долговечность.
2. Применяются электрические компоненты SCHNEIDER, отличающиеся стабильностью и длительным сроком службы.
3. Итальянский водяной насос с большим потоком, высокой эффективностью и долговечностью.
4. Импортный точный цифровой регулятор температуры с ЖК-дисплеем, контролирующий температуру воды с точностью до ±1℃ от -5℃~30℃. Функция автоматического тестирования и анализа с отображением рабочих условий на китайском и английском языках для удобства эксплуатации и контроля.
5. Испаритель из нержавеющей стали со встроенными устройствами автоматического заполнения водой, удобный для очистки и обслуживания.
6. Промышленный чиллер с воздушным охлаждением оснащен оребренной медной трубой, изогнутой и ранжированной медной трубой, с использованием технологии механической обработки двух фланцевых изогнутых деталей и передовой производственной линии теплообмена. Это обеспечивает высокую эффективность и качество.
7. Дополнительный экологически чистый хладагент R404A, R134a, R407c.
8. Индивидуальный чиллер со специальным напряжением питания.
Холодопроизводительность: 5,7 кВт~83,6 кВт / 1,6 тонны ~ 23,8 тонн
Мощность: 5 л.с.~50 л.с.
Температура на выходе: -10°C ~ +30°C, может регулироваться на панели управления чиллера
Доступное электропитание: 3PH-208V/220V/380V/415V/460V-50Hz/60Hz
|
Модель
|
Единица измерения
|
TH-20A
|
TH-25A
|
|
Холодопроизводительность
|
КВт при температуре на выходе +7 градусов C
|
55.3
|
63.2
|
|
КВт при температуре на выходе -5 градусов C
|
37.6
|
43
|
|
|
Входная мощность
|
кВт
|
21.27
|
24.36
|
|
Хладагент
|
R 22 / R410a /R407C
|
||
|
Компрессор
|
Спиральный тип
|
||
|
Количество
|
2
|
2
|
|
|
Мощность (кВт)
|
9.05*2
|
10.6*2
|
|
|
Поток охлажденной воды
|
м3/ч
|
9.48
|
10.83
|
|
Конденсатор
|
Тип с воздушным охлаждением, используется вентилятор для охлаждения
|
||
|
Насос
|
КВт
|
1.5
|
1.5
|
|
Размер
|
мм
|
2100*1000*1700
|
2100*1000*1700
|
|
Вес
|
КГ
|
850
|
900
|
5. Детали изображений
Цикл начинается с испарителя, в котором жидкий хладагент протекает по трубному пучку испарителя, где он испаряется. В процессе тепло поглощается из охлажденной воды, циркулирующей через пучок. Затем компрессор вытягивает пар хладагента из испарителя. Затем компрессор должен перекачать пар хладагента в конденсатор, что повышает температуру и давление. Хладагент конденсируется, когда находится в трубках конденсатора, выделяя свое внутреннее тепло в воздух. Затем жидкость высокого давления проходит через расширительное устройство и попадает в испаритель; в процессе давление хладагента снижается вместе с температурой. Чтобы завершить непрерывный цикл, хладагент течет обратно по змеевикам охлажденной воды и поглощает больше тепла.
| Модель | TH-15A | TH-20A | TH-25A | TH-30A | TH-40A | TH-50A | |
Холодопроизводительность |
Ккал/ч | 35948 | 47558 | 54352 | 71896 | 94256 | 107844 |
| кВт | 41.8 | 55.3 | 63.2 | 83.6 | 109.6 | 125.4 | |
| мощность | кВт | 16.31 | 21.27 | 24.35 | 32.33 | 41.66 | 49.65 |
| Входная мощность | 3PH-380V-50HZ | ||||||
| Хладагент | Тип | R22/R407C/R410A | |||||
| Управление | Термостатический расширительный клапан (капиллярный) | ||||||
| Компрессор | Тип | Герметичный спиральный тип | |||||
| кВт Мощность | 4.54*3 | 9.05*2 | 10.6*2 | 9.05*3 | 9.05*4 | 10.6*4 | |
Испаритель |
Тип | ||||||
| м³/ч Поток | 7.17 | 9.48 | 10.83 | 14.33 | 18.79 | 21.50 | |
| Емкость (л) | 270 | 350 | 350 | 450 | 580 | 580 | |
диаметр трубы охлажденной воды |
DN40 | DN40 | DN50 | DN65 | DN65 | DN65 | |
| Конденсатор | Тип | Высокоэффективный гидрофильный алюминиевый оребренный тип | |||||
| кВт мощность | 0.55*2 | 0.78*2 | 0.78*2 | 1.32*2 | 0.78*4 | 0.78*4 | |
| насос | Тип | Центробежный водяной насос | |||||
| кВт Мощность | 1.5 | 1.5 | 1.5 | 2.2 | 2.2 | 2.2 | |
| м Подъем | 20 | 20 | 20 | 21 | 20 | 19 | |
| Система защиты | Защита компрессора от перегрева, защита от высокого/низкого давления, защита от отсутствия/последовательности фаз, защита от расхода, защита от замерзания. | ||||||
| Размер | мм Д | 1800 | 2100 | 2100 | 2200 | 2000 | 2000 |
| мм Ш | 1000 | 1000 | 1000 | 1160 | 2000 | 2000 | |
| мм В | 1600 | 1700 | 1700 | 1900 | 1750 | 1750 | |
| Вес | кг | 750 | 850 | 900 | 1150 | 1350 | 1600 |
7. Применение
1). Чиллер для пластмассовой промышленности
2). Чиллер для электронной промышленности
3). Чиллер для гальванической промышленности
4). Чиллер для машиностроительной промышленности
5). Чиллер для строительной промышленности
6). Чиллер для вакуумного напыления
7) Чиллер для пищевой промышленности
8). Чиллер для химической волоконной промышленности
9). Чиллер для производства напитков
