| Место происхождения | Китай |
| Фирменное наименование | DARKO |
| Сертификация | CE |
| Номер модели | GL501843G |

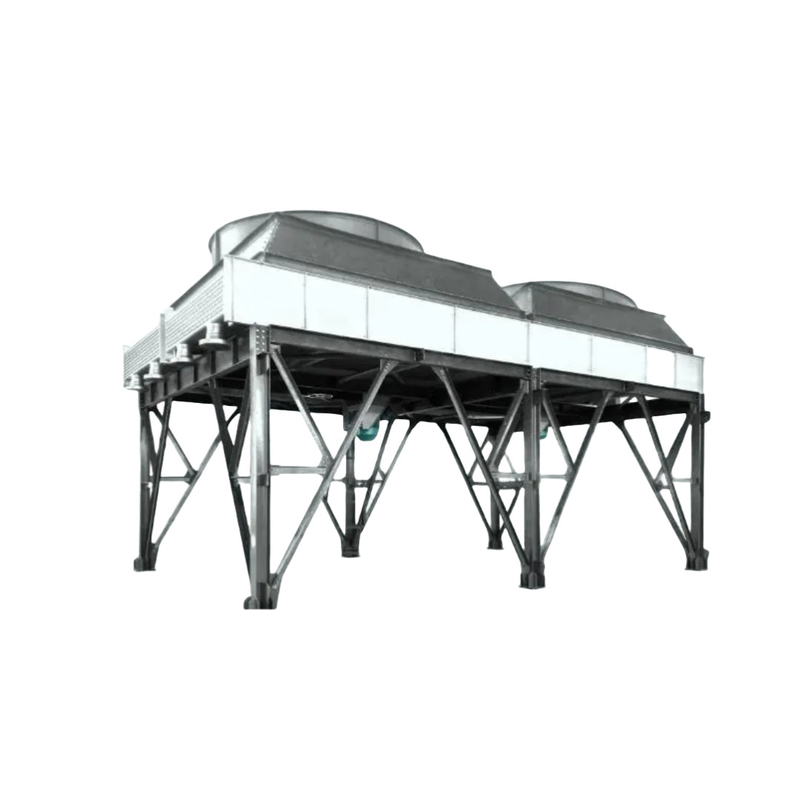

Теплообменник воздушного охлаждения из нержавеющей стали для охлаждения фруктового сока
| Высокоэффективный оребренный змеевик |
|
Эффективная теплопередача: Эффективный оребренный змеевик изготовлен из комбинации поперечной конструкции и специальных гофрированных ребер. Теплообменная трубка идеально прилегает к алюминиевым ребрам за счет механического расширения. |
|
Широкое применение:Теплообменные трубки могут быть выбраны диаметром от ∅7 до ∅25 мм, а теплообменные трубки и ребра могут быть изготовлены из нержавеющей стали, меди или титанового сплава, которые могут использоваться для охлаждения и конденсации различных жидкостей.Специальная конструкция защиты теплообменных трубок: Чтобы избежать возможного повреждения трубок, торцевая пластина змеевика использует штамповочные фланцы в процессе производства для полной защиты теплообменных трубок от механических повреждений. |
|
Надежное испытание давлением: Все оребренные змеевики проходят испытание давлением до 20 бар и поддерживаются азотным давлением перед отправкой с завода. |
|
Коррозионностойкое покрытие: Чтобы удовлетворить потребности различных коррозионных участков, пакет оребренных труб может быть оснащен кислото-, щелоче- и солестойким нанопокрытием. |
|
Технический параметрНазвание оборудования Теплообменник воздушного охлаждения |
Тип
| Сухой вертикальный тип продувки | Модель | GL501843G | Размер | |||||
| 5500*1300*2000 мм | Данные о производительности трубок | Жидкость | Фруктовый сок | |||||
| Расход (кг/ч) | ||||||||
| 5000 | Температура на входе/выходе (℃) | 100/30 | Холодопроизводительность (кВт) | |||||
| ＜500 | Рабочее давление (МПаА) | 0,3 | Площадь оребренной трубки (㎡) | |||||
| 802 | Расчетная температура (℃) | 120 | Площадь трубки (㎡) | |||||
| 42 | Расчетное давление (МПаг) | 0,6 | Коэффициент теплопередачи оребренной трубки Вт/(㎡.K) | |||||
| 7,4 | Потери сопротивления (кПа) | ＜50 | Расчетный запас (%) | |||||
| 20% | Термическое сопротивление в трубе (м2.к/Вт) | 0,0002 | Внешнее термическое сопротивление (м2.к/Вт) | |||||
| 0,0002 | 25/40 | Температура на входе/выходе (℃) | 25/40 | |||||
| Высота над уровнем моря (м) | ||||||||
| ＜500 | Скорость встречного ветра (м/с) | 3 | Минимальная расчетная температура окружающей среды (℃) | |||||
| -30 | Взрывозащищенность/уровень защиты двигателя | 3000 | Потери статического давления (Па) | |||||
| 73 | Параметры конструкции трубного пучка | Модель трубного пучка | GL5×1.8 | |||||
| Тип трубной коробки | ||||||||
| Съемный | Количество трубных пучков | 1 | Материалы трубной коробки | |||||
| 304 | Оборудование | 168 | Класс фланца | |||||
| 1-DN65/1-DN65 | Проходы/ряды трубок № | Ⅵ/4 | Диаметр/№ вентиляционной/канализационной трубы | |||||
| 1-DN20/1-DN20 | Диаметр/№ дренажа | -- | Фланец | |||||
| HG/T20592-2009(B) | Диаметр/количество дренажного отверстия | Треугольник | Уплотнительная поверхность фланца | |||||
| PL Series RF | Материал базовой трубки | 304 (Яркая трубка) | Материал фланца | |||||
| 304 | Стандарт базовой трубки | Ø16×0.8 | Класс фланца | |||||
| PN10 | Длина оребренной трубки (м) | 5 | Спецификации/расстояние между ребрами | |||||
| Гидрофильная алюминиевая фольга/2,3 | Тип ребра | Крышка | Материал ребра | |||||
| 8011 | Параметры архитектуры | Материалы | Q235B | |||||
| Количество | ||||||||
| 1 | Антикоррозийная защита | Оцинкованная антикоррозийная защита | Оборудование | |||||
| Модель вентилятора | G-TF12L3-Z2.2 | |||||||
| Количество вентиляторов | ||||||||
| 3 | Диаметр лопасти (м) | 1,2 | Взрывозащищенность/уровень защиты двигателя | |||||
| -- /IP55 | Скорость (об/мин) | 720 | Угол | |||||
| 9° | Количество лопастей | 3 (как окончательный дизайн) | Допустимая/расчетная скорость на кончике (м/с) | |||||
| 85/59 | Шум дБ(А) | 85/82 | Мощность на валу / номинальная мощность (кВт) | |||||
| 1,5/2,2 | Электропитание | 380 В 50 Гц 3P | Вес (кг) | |||||
| 1844 | Детали завода | Г-жа Джейми Чжан / Директор | ||||||
