| Place of Origin | CHINA |
| Фирменное наименование | DARKO |
| Сертификация | CE |
| Model Number | GP5×2 |

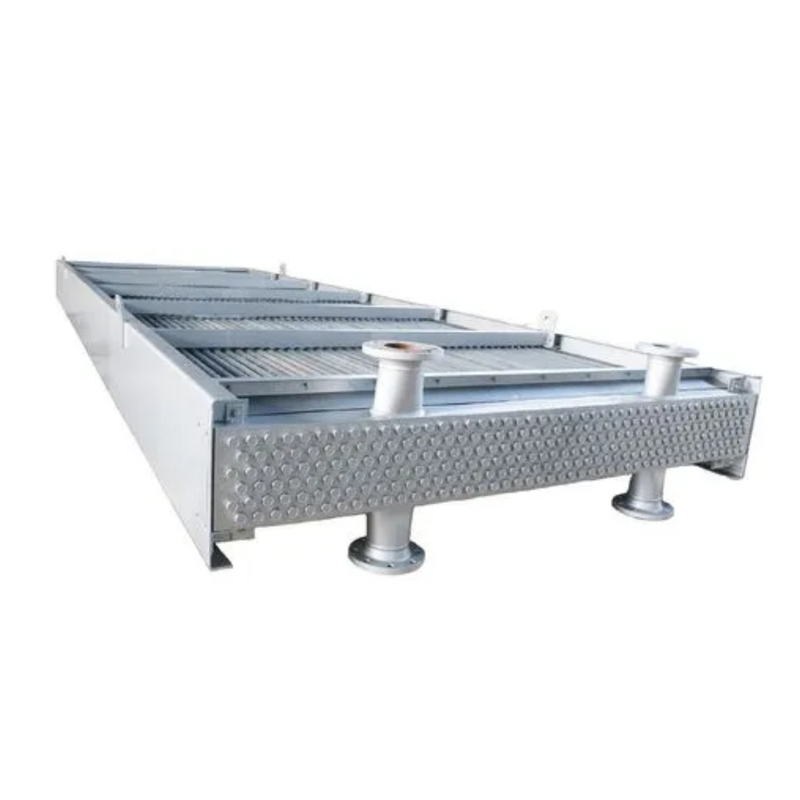

Воздушный теплообменник
Модель: GP5×2
Бесшовная теплообменная труба
Емкость для удобрений: 20м³/ 5000 галлонов; УдобрениеРасход: 90 м³/ч (400 галлонов в минуту); Cохлаждениеот 93 °C (200 °F) до 65 °C (150 °F)за 1 час.
Температура окружающей среды: 35 °C;
Воздушный теплообменник имеет горизонтальную конструкцию обдува, состоящую из трубного пучка, рамы и вентилятора, может поставляться целиком;
Учитывая, что материалы в трубе будут кристаллизоваться при низких температурах и вызывать засорение, трубный короб воздухоохладителя имеет съемную конструкцию крышки для облегчения очистки трубы.
| Высокоэффективный оребренный змеевик |
|
Эффективная теплопередача: Эффективный оребренный змеевик изготовлен из комбинации поперечного расположения рядов и специальных гофрированных ребер. Теплообменная труба идеально подходит к алюминиевым ребрам за счет механического расширения. |
|
Широкое Применения:Теплообменные трубы могут быть выбраны диаметром от ∅7 до ∅25 мм, а теплообменные трубы и ребра могут быть изготовлены из нержавеющей стали, меди или титанового сплава, которые могут использоваться для охлаждения и конденсации различных жидкостей. Специальная конструкция защиты теплообменных труб: |
|
Чтобы избежать возможного повреждения труб, торцевая пластина змеевика использует штамповочные фланцы в процессе производства для полной защиты теплообменных труб от механических повреждений. Надежное испытание давлением: |
|
Все оребренные змеевики проходят испытание давлением до 20 бар и поддерживаются под давлением азота перед отправкой с завода. К |
|
оррозионностойкое покрытие:Чтобы удовлетворить потребности различных коррозионных участков, трубный пучок с оребрением может быть оснащен кислото-, щелоче- и солестойким нанопокрытием. Технический параметр |
Оборудование
| Воздушный теплообменник | Тип | Сухой горизонтальный тип обдува | Модель | |||||
| Количество | Размер (Д*Ш*В) | 5*2*2.55 (м) | Вес | |||||
| 4472 кг | Труба | |||||||
| Сторона-ПараметрыДанныеСредаR718(H2O) | ||||||||
| Расход (кг/ч) | 90000 (400 галлонов в минуту) | Температура на входе/выходе (°C) | 71.5/65 | |||||
| Скорость ветра на входе м/с | 681 | Давление (МПаА) | 0.3 | |||||
| Площадь поверхности оребренной трубы (м²) | 1108 | Расчетная температура (°C) | 150 | |||||
| Площадь гладкой трубы (м²) | 46 | Расчетное давление (МПаг) | 0.6 | |||||
| Коэффициент теплопередачи оребренной трубы Вт/(м².К) | 600 | Потеря сопротивления (кПа) | ≤50 | |||||
| Расчетный дополнительный запас (%) | 9% | Термическое сопротивление внутри трубы (м².к/Вт) | 0.0002 | |||||
| Термическое сопротивление снаружи трубы (м².к/Вт) | Температура на входе/выходе (°C) | Сторона воздуха - Параметры | Температура на входе/выходе (°C) | |||||
| 35 | ||||||||
| Скорость ветра на входе м/с | 3.95 | Высота (м) | ≤1000 | |||||
| Минимальная расчетная температура окружающей среды (°C) | -30 | Расход воздуха одного вентилятора (м³/ч) | 67000 | |||||
| Потеря статического давления (Па) | 166 | Конструктивные параметры трубного пучка | Модель | |||||
| GP5×2-4-46-0.6K-23.4/DR-Ⅱa | ||||||||
| Количество | Съемный | Количество | 1 | |||||
| Форма антикоррозийной защиты | Оцинкованная антикоррозийная защита | Количество теплообменных труб | Ø25×2.0 | |||||
| Диаметр входа/выхода | 1-DN100 / 1-DN100 | Количество рядов труб | Ⅲ/4 | |||||
| Стандарт фланца | HG/T20592-2009(B) | Тип компоновки труб | Треугольник | |||||
| Форма уплотнительной поверхности фланца | WN Series RF | Материал базовой трубы | Нержавеющая сталь 316L | |||||
| Материал фланца | Ø25×2.0 | Спецификация базовой трубы | Ø25×2.0 | |||||
| Класс фланца | PN10 | Длина оребренной трубы (м) | 5 | |||||
| Спецификация ребра | Ø57/2.3 | Тип ребра | DR type Rolled sheet | |||||
| Материал ребра | 1060 алюминий | Архитектурные параметры | Модель | |||||
| GJP5×2B-16/2F | ||||||||
| Количество | 1 | Форма антикоррозийной защиты | Оцинкованная антикоррозийная защита | |||||
| Материал | Q235B | М | еханическое оборудование | |||||
| Модель вентилятораG-TF16L3-Z7.5 | ||||||||
| Электропитание | 480 В 60 Гц 3 фазы | Количество вентиляторов | 2 | |||||
| Модель вентилятора | YT-160-8W/2 | Диаметр лопасти (м) | 1.6 | |||||
| Взрывозащищенность/уровень защиты двигателя | -- /IP55 | Скорость V об/мин | 720 | |||||
| Угол | 9° | Количество лопастей | 3 (как окончательный проект) | |||||
| Допустимая/расчетная скорость на кончике (м/с) | 85/59 | Шум дБ(А) | 85/82 | |||||
| Мощность на валу / номинальная мощность (кВт) | 5.7/7.5 | Детали завода | Г-жа Джейми Чжан / Директор | |||||
