| Место происхождения | Китай |
| Фирменное наименование | DARKO |
| Сертификация | CE |
| Номер модели | GP5×2 |

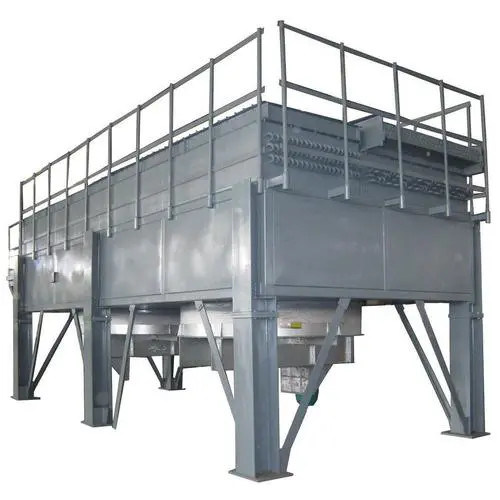

Теплообменник воздушного охлаждения
Модель: GP5×2
Бесшовная теплообменная труба
Емкость для удобрений: 20м³/ 5000 галлонов; УдобрениеПоток: 90 м³/ч (400 галлонов в минуту); Cохлаждениеот 93 °C (200 °F) до 65 °C (150 °F)за 1 час.
Температура окружающей среды: 35 °C;
Теплообменник воздушного охлаждения имеет горизонтальную конструкцию продувки, состоящую из трубного пучка, рамы и вентилятора, может поставляться в собранном виде;
Учитывая, что материалы в трубе будут кристаллизоваться при низких температурах и вызывать засорение, трубный ящик воздушного охладителя имеет съемную конструкцию крышки для облегчения очистки трубы.
| Высокоэффективная оребренная катушка |
|
Эффективная теплопередача: Эффективная оребренная катушка изготовлена из комбинации поперечного расположения рядов и специальных гофрированных ребер. Теплообменная труба идеально подходит к алюминиевым ребрам за счет механического расширения. |
|
Широкое Применения:Теплообменные трубы могут быть выбраны диаметром от ∅7 до ∅25 мм, а теплообменные трубы и ребра могут быть изготовлены из нержавеющей стали, меди или титанового сплава, которые могут использоваться для охлаждения и конденсации различных жидкостей. Специальная конструкция защиты теплообменных труб: |
|
Чтобы избежать возможного повреждения труб, торцевая пластина катушки использует штамповочные фланцы в процессе производства для полной защиты теплообменных труб от механических повреждений. Надежное испытание давлением: |
|
Все оребренные катушки проходят испытание давлением до 20 бар и поддерживаются азотным давлением перед отправкой с завода. К |
|
оррозионностойкое покрытие:Чтобы удовлетворить потребности различных коррозионных участков, трубный пучок с ребрами может быть оснащен кислото-, щелоче- и солестойким нанопокрытием. Технический параметр |
Оборудование
| Теплообменник воздушного охлаждения | Тип | Сухой горизонтальный тип продувки | Модель | |||||
| GJP5×2B-16/2F | Размер (Д*Ш*В) | 5*2*2,55 (м) | Вес | |||||
| 4472 кг | Труба | |||||||
| Сторона-ПроизводительностьДанныеСреда | ||||||||
| R718(H2O) | Скорость потока (кг/ч) | 90000 (400 галлонов в минуту) | Температура на входе/выходе (℃) | |||||
| 35 | Тепловая нагрузка (кВт) | 681 | Давление (МПаА) | |||||
| 0,3 | Площадь поверхности оребренной трубы (㎡) | 1108 | Расчетная температура (℃) | |||||
| 150 | Площадь гладкой трубы (㎡) | 46 | Расчетное давление (МПаг) | |||||
| 0,6 | Коэффициент теплопередачи оребренной трубы Вт/(㎡.K) | 600 | Потери сопротивления (кПа) | |||||
| ＜50 | Расчетный дополнительный запас (%) | 9% | Термическое сопротивление внутри трубы (м2.к/Вт) | |||||
| 0,0002 | Сторона воздуха - Данные о производительности | 0,0002 | Сторона воздуха - Данные о производительности | |||||
| Температура на входе/выходе (℃) | ||||||||
| 35 | Скорость ветра на входе м/с | 3,95 | Высота (м) | |||||
| ＜1000 | Минимальная расчетная температура окружающей среды (℃) | -30 | Расход воздуха одного вентилятора (м3/ч) | |||||
| 67000 | Потери статического давления (Па) | 166 | Конструктивные параметры трубного пучка | |||||
| Модель | ||||||||
| GJP5×2B-16/2F | Трубный ящик | Съемный | Количество | |||||
| 1 | Форма антикоррозионной защиты | Нержавеющая сталь 316L | Спецификация базовой трубы | |||||
| 88 | Диаметр входа/выхода | 1-DN100 / 1-DN100 | Количество рядов труб | |||||
| Ⅳ/4 | Стандарт фланца | HG/T20592-2009(B) | Тип компоновки труб | |||||
| Треугольник | Форма уплотнительной поверхности фланца | WN Series RF | Материал базовой трубы | |||||
| Нержавеющая сталь 316L | Спецификация базовой трубы | Нержавеющая сталь 316L | Спецификация базовой трубы | |||||
| Ø25×2,0 | Класс фланца | PN10 | Длина оребренной трубы (м) | |||||
| 5 | Спецификация ребра | Ø57/2,3 | Тип ребра | |||||
| Лист DR типа Rolled | Материал ребра | 1060 алюминий | Архитектурные параметры | |||||
| Модель | ||||||||
| GJP5×2B-16/2F | Количество | 1 | Форма антикоррозионной защиты | |||||
| Оцинкованная антикоррозионная защита | Материал | Q235B | М | |||||
| еханическое оборудованиеМодель вентилятора | ||||||||
| G-TF16L3-Z7.5 | Источник питания | 480 В 60 Гц 3 фазы | Количество вентиляторов | |||||
| 2 | Модель вентилятора | YT-160-8W/2 | Диаметр лопасти (м) | |||||
| 1,6 | Взрывозащищенность/уровень защиты двигателя | -- /IP55 | Скорость V об/мин | |||||
| 720 | Угол | 9° | Количество лопастей | |||||
| 3 (как окончательный дизайн) | Допустимая/расчетная скорость на кончике (м/с) | 85/59 | Шум дБ(А) | |||||
| 85/82 | Мощность на валу / номинальная мощность (кВт) | 5,7/7,5 | Детали завода | |||||
